黝铜矿、黄铜矿、硫锑银铜矿、角银矿、铁砷锑铅混合物、褐铁矿
鉴定名称： 黝铜矿、黄铜矿、硫锑银铜矿、角银矿、铁砷锑铅混合物、褐铁矿
岩矿分类： 锰矿
鉴定批次： 2019D0175、0215 西昆仑玛尔坎苏锰成矿带
送样编号： 2019D0175-2019XSg-12-4 孔雀石、白钛石、黄铁矿、褐铁矿 100（-）
实物产地： 西昆仑玛尔坎苏石炭纪大型锰成矿带：主要控矿因素及成矿规律
结构构造： 残晶粒状结构,网脉、皮壳状构造
主要矿物及含量%： 黄铜矿 微量
黝铜矿 <1
硫锑银铜矿 少见
其他氧化物 24
透明矿物 7

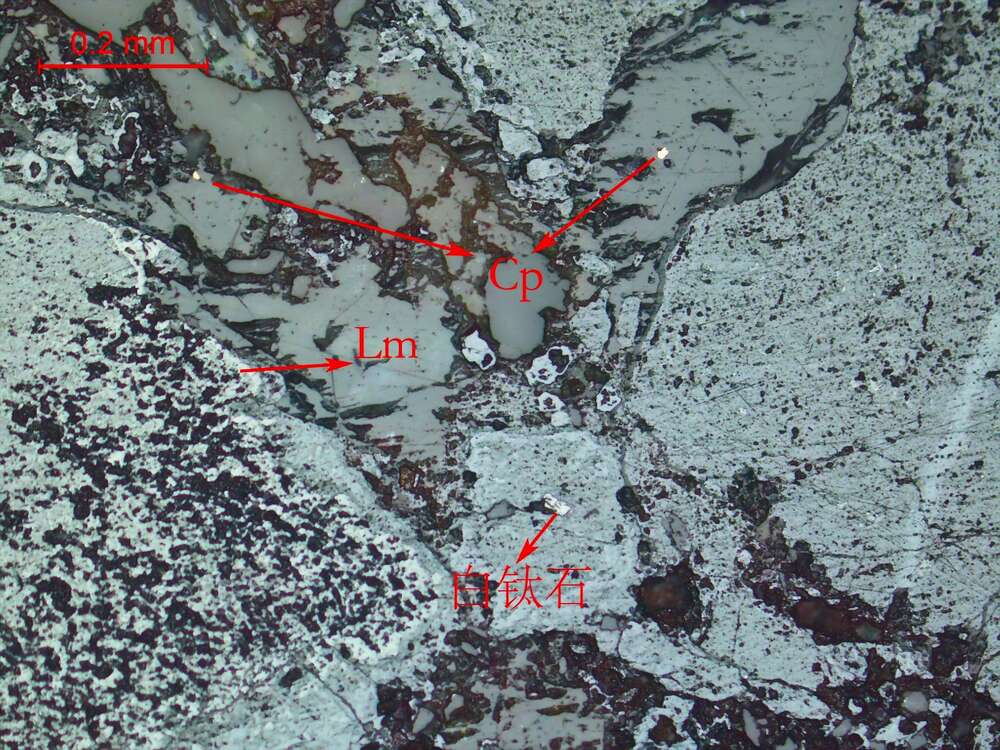

岩石特征描述： 光片中不透明矿物为褐铁矿(Lm)，分布少量白钛石、个别黄铜矿(Cp)。褐铁矿呈半自形-自形粒状外形，沿不规则裂隙分布，黄铜矿呈微晶状分布在透明矿物中。白钛石呈微板状，多分布在透明矿物中.在XSG-12样品新制作的光片中，不透明矿物主要由褐铁矿，其次铁、锑、砷、铅为主组成的氧化物组成。原生矿物含量较少，残留的原生矿物为黝铜矿、黄铜矿、硫锑银铜矿（硫砷铜银矿），三种矿物都呈不规则残晶状保留，其中硫锑银铜矿在电子探针中显示。黝铜矿电子探针检测成分数据：Cu=40.03%，Fe=6.82%，As=11.28%,Ag=2.29%，Sb=13.29%，S=26.29%（参看谱图41）。另外电子探针谱图16显示Cu=41.02%，As=13.11%，Ag=1.30,%，Sb=10.92%，Fe=6.46%，S=27.20%，两个谱图成分相近，从成分看应为银、锑（砷）黝铜矿。显微镜下反射率30左右，呈浅黄白色，均质，内反射呈褐红色。
硫锑银铜矿局部残留很微少，谱图39，Ag=60.51%，Sb=7.79%，As=5.92%，Cu=5.64%，Fe=4.35%，S=15.78%，黝铜矿、黄铜矿、硫锑银铜矿已被皮壳状铁、砷、锑、铅的混合物（见谱图34、35）及褐铁矿、铁砷矿（谱图36）交代（一般黄铜矿为褐铁矿化），褐铁矿含有砷、锑（见谱图17、31、32）。
电子探针（500倍）在皮壳状氧化物中，检测到角银矿，角银矿呈微细晶散粒状、皮壳环状，分布在氧化物中，为最晚填充矿物，角银矿谱图为23、24、29、30，其中角银矿中的氯含量偏低，具体含量见电子探针数据。在显微镜下没有观察到角银矿，黝铜矿、黄铜矿、硫锑银铜矿的三者原生矿物应为共生关系，另外在残留的黝铜矿环边（很微薄，电子探针显示）分布白色黝锑银矿（？），见谱图40，S=20.04%，Fe=6.75%，Cu=23.12%，As=8.97%，Ag=25.66%，Sb=11.45%。
根据电子探针检测成分结果，结合显微镜下光性特征。建议最好再进一步做电子探针或X射线衍射检测。
鉴定人： 杜秀珍
审核人： 况守英
